대향류형 사각 냉각탑

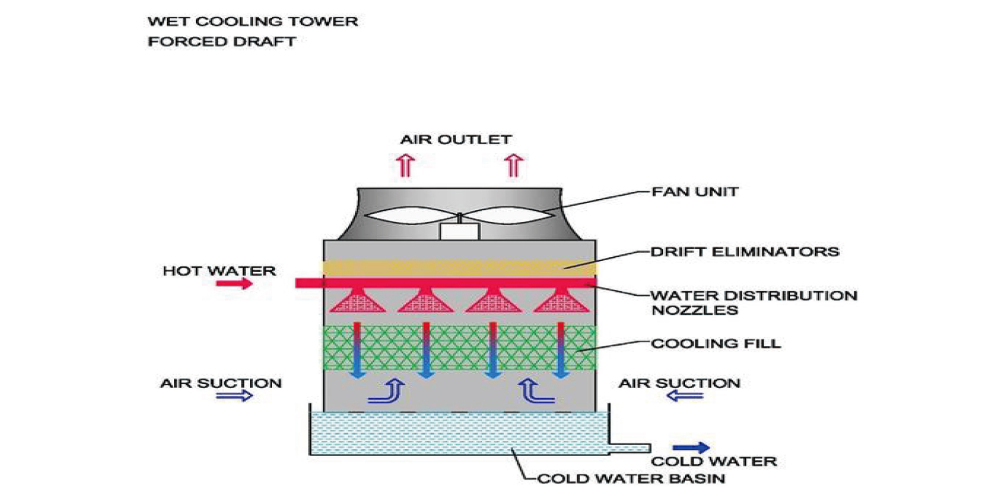

대향류형 사각 냉각탑 특징 및 장점
-

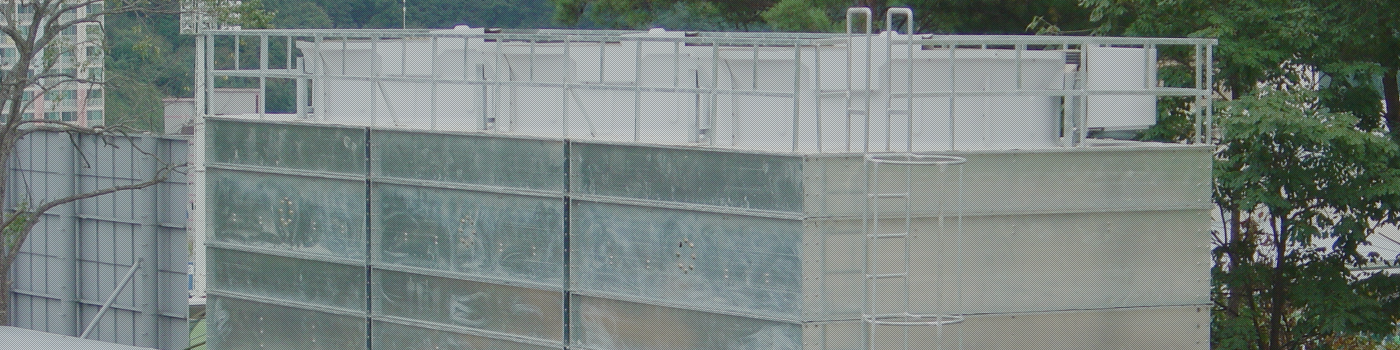

외형이 사각형으로 디자인 되어 연립 설치가 가능하고 설치 시 깔끔하고 질서정연합니다.
-
Fan stack 및 넓은 충진재 구역은 내부 정압을 낮게 하여 낮은 전력소모를 보장합니다.
-
케이싱은 F.R.P, 아연판, SUS 등 고객이 원하는대로 제작 가능합니다.
-
물의 비산율을 0.02% 이내로 감소시켜 냉각수 절감효과를 줄 수 있습니다.
-
모터는 습기가 많은 곳에서 사용되므로 옥외 전폐형을 사용합니다.
-
냉각수 분배관 재질은 P.V.C로 제작되어 있고, 높지 않은 분무 압력은 냉각수의 분포 상태를 양호하게 합니다.
-
효율적인 디자인으로 낮은 운전비용을 갖고 있습니다.
-
Air inlet은 냉각수가 외부로 튀는 것을 막고, 외부의 이물질이 Cold water basin으로 들어가는 것을 막아줍니다.
상세 사양
| Heat load(kcal/hr) | 312,000 | Width(mm) | 1,890 |
| Water flow rate(㎥/h) | 62.4 | Length(mm) | 1,890 |
| Height(mm) | 2890 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 1,300 x 1 | Power(HP-P) | 5 |
| Fan Speed(rpm) | 580 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100Ax1 | 100Ax1 | 50Ax1 | 50Ax1 | 25Ax1 | 25Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 700 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 1,400 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 390,000 | Width(mm) | 2,050 |
| Water flow rate(㎥/h) | 78 | Length(mm) | 2,050 |
| Height(mm) | 2890 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 1,300 x 1 | Power(HP-P) | 5 |
| Fan Speed(rpm) | 580 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 125Ax1 | 125Ax1 | 50Ax1 | 50Ax1 | 25Ax1 | 25Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 820 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 1,670 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 487,000 | Width(mm) | 2,200 |
| Water flow rate(㎥/h) | 97.5 | Length(mm) | 2,200 |
| Height(mm) | 2890 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 1,500x1 | Power(HP-P) | 5 |
| Fan Speed(rpm) | 489 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 125Ax1 | 125Ax1 | 50Ax1 | 50Ax1 | 25Ax1 | 25Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 960 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 1,950 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 585,000 | Width(mm) | 2,550 |
| Water flow rate(㎥/h) | 117 | Length(mm) | 2,350 |
| Height(mm) | 3,185 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 1,700x1 | Power(HP-P) | 5 |
| Fan Speed(rpm) | 486 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 150Ax1 | 150Ax1 | 50Ax1 | 50Ax1 | 25Ax1 | 25Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,120 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 2,370 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 682,500 | Width(mm) | 2,550 |
| Water flow rate(㎥/h) | 136.5 | Length(mm) | 2,350 |
| Height(mm) | 3,185 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 1,700x1 | Power(HP-P) | 5 |
| Fan Speed(rpm) | 534 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 150Ax1 | 150Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,170 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 2,480 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 780,000 | Width(mm) | 3,350 |
| Water flow rate(㎥/h) | 156 | Length(mm) | 2,350 |
| Height(mm) | 3,335 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x1 | Power(HP-P) | 7.5 |
| Fan Speed(rpm) | 437 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 150Ax1 | 150Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,350 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 2,870 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 877,500 | Width(mm) | 3,350 |
| Water flow rate(㎥/h) | 175.5 | Length(mm) | 2,350 |
| Height(mm) | 3,335 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x1 | Power(HP-P) | 7.5 |
| Fan Speed(rpm) | 481 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax1 | 200Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,500 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3,000 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 975,000 | Width(mm) | 4,150 |
| Water flow rate(㎥/h) | 195 | Length(mm) | 2,350 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x1 | Power(HP-P) | 10 |
| Fan Speed(rpm) | 481 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax1 | 200Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,720 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3,760 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 1,170,000 | Width(mm) | 4,150 |
| Water flow rate(㎥/h) | 234 | Length(mm) | 2,350 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x1 | Power(HP-P) | 15x1 |
| Fan Speed(rpm) | 477 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax1 | 200Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 1,800 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3,600 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 1,365,000 | Width(mm) | 4,700 |
| Water flow rate(㎥/h) | 273 | Length(mm) | 2,550 |
| Height(mm) | 3,535 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x1 | Power(HP-P) | 15x1 |
| Fan Speed(rpm) | 395 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax1 | 200Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 2,400 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 4,800 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 1,560,000 | Width(mm) | 4,700 |
| Water flow rate(㎥/h) | 312 | Length(mm) | 2,550 |
| Height(mm) | 3,535 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,400x1 | Power(HP-P) | 20x1 |
| Fan Speed(rpm) | 395 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 250Ax1 | 250Ax1 | 65Ax1 | 65Ax1 | 40Ax1 | 40Ax1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 2,500 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 5,000 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 1,950,000 | Width(mm) | 4,150 |
| Water flow rate(㎥/h) | 390 | Length(mm) | 4,700 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x2 | Power(HP-P) | 10x2 |
| Fan Speed(rpm) | 481 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax2 | 200Ax2 | 65Ax2 | 65Ax2 | 40Ax2 | 40Ax2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 3,400 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 6,800 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 2,340,000 | Width(mm) | 4,150 |
| Water flow rate(㎥/h) | 468 | Length(mm) | 4,700 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x2 | Power(HP-P) | 15x2 |
| Fan Speed(rpm) | 481 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax2 | 200Ax2 | 65Ax2 | 65Ax2 | 40Ax2 | 40Ax2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 3,600 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 7,200 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 2,730,000 | Width(mm) | 4,700 |
| Water flow rate(㎥/h) | 546 | Length(mm) | 5,100 |
| Height(mm) | 3535 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,400x2 | Power(HP-P) | 15x2 |
| Fan Speed(rpm) | 395 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax2 | 200Ax2 | 65Ax2 | 65Ax2 | 40Ax2 | 40Ax2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 4,800 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 9,600 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 3,120,000 | Width(mm) | 4,700 |
| Water flow rate(㎥/h) | 624 | Length(mm) | 5,100 |
| Height(mm) | 3535 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,400x2 | Power(HP-P) | 20x2 |
| Fan Speed(rpm) | 395 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 250Ax2 | 250Ax2 | 65Ax2 | 65Ax2 | 40Ax2 | 40Ax2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 5,000 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 10,000 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 3,510,000 | Width(mm) | 4,150 |
| Water flow rate(㎥/h) | 702 | Length(mm) | 7,050 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,000x3 | Power(HP-P) | 15x3 |
| Fan Speed(rpm) | 477 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax3 | 200Ax3 | 65Ax3 | 65Ax3 | 40Ax3 | 40Ax3 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 5,400 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 10,800 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Heat load(kcal/hr) | 3,900,000 | Width(mm) | 4,700 |
| Water flow rate(㎥/h) | 780 | Length(mm) | 7,650 |
| Height(mm) | 3,385 |
주요부품재질
| Casing | Basin support | Filler&Eliminator | Nozzle pipe | Spray nozzle | Cold water basin | Louver | Fan assembly | Fan stack |
| F.R.P / P.V.C / Steel | SS400 + H.D.G (용융아연도금) |
P.V.C & P.P | P.V.C | P.P | F.R.P | P.V.C | Blade : F.R.P, Hub : Al-alloy & STS | F.R.P |
Fan assembly
| Fan | Motor | ||
| Diameter(mm) | 2,400x3 | Power(HP-P) | 15x3 |
| Fan Speed(rpm) | 477 | Power source | 220 / 380 / 440 V 60Hz (TEAO) |
| Drive System | Single Reduction V-Belt Drive | Driving type | V - BELT Drive |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 200Ax3 | 200Ax3 | 65Ax3 | 65Ax3 | 40Ax3 | 40Ax3 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.87 | 자중(kg) | 7,200 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 14,400 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
