압입송풍 밀폐형 냉각탑

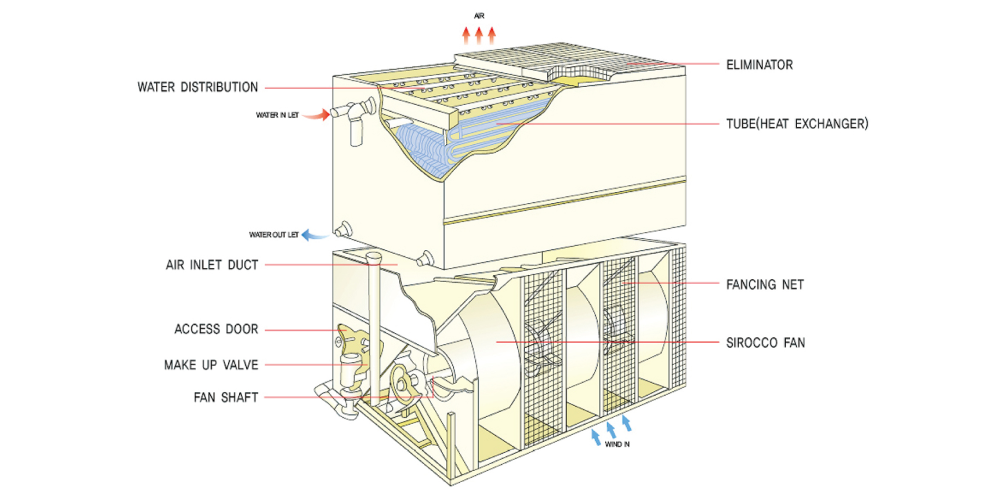

압입송풍 밀폐형 냉각탑 특징 및 장점
-
처리냉각수량은 (100L/min ~ 8,120L/min)까지 다양한 기종을 구비하고 있으며, 조립·분해가 가능함으로 점검 및 취급이 간편합니다.
-
정압이 큰 Sirocco Fan을 사용하므로 실내·외 설치가 자유롭고 벽면 가까이 설치하므로써 공간이 절약됩니다.
-
송풍기, 전동기 등 구동 부위는 산수 분배 구조와 완벽하게 차단되어 있으므로 동결의 우려가 없고 연중 계속 운전이 가능합니다.
-
수개의 Sirocco Fan을 단일방향으로 설치하여 운전이 정숙합니다.
-
계절에 따라 부분가동을 할 수 있도록 제작되어, 용량 조절 및 에너지 절약을 할 수 있습니다.
-
토출구의 비산수는 특수하게 설계된 고효율·지정압형 구조의 Eliminator에서 여과응축되므로 DR-1FT 및 냉각수 증발 손실이 극히 적습니다.
상세 사양
| Cooling Capacity(kcal/hr) | 195,000 | Water flow rate(LPM) | 650 |
Dimensions
| Width(mm) | 1,207 | Length(mm) | 3,966 |
| Deck Height(mm) | 2,262 | Overall Height(mm) | 2,767 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 624 | Rate output(Hp) | 5x2 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 570 | 2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100 | 100 | 50 | 50 | 25 | 25 |
| 중량 | |||
| 자중(kg) | 2,030 | 운전중량(kg) | 2,720 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 273,000 | Water flow rate(LPM) | 910 |
Dimensions
| Width(mm) | 1,207 | Length(mm) | 3,966 |
| Deck Height(mm) | 2,516 | Overall Height(mm) | 3,012 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 654 | Rate output(Hp) | 7.5x2 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 570 | 2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100 | 100 | 50 | 50 | 25 | 25 |
| 중량 | |||
| 자중(kg) | 2,320 | 운전중량(kg) | 3,090 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 312,000 | Water flow rate(LPM) | 1,040 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 4,016 |
| Deck Height(mm) | 2,938 | Overall Height(mm) | 3,443 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 1074 | Rate output(Hp) | 15 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1152 | 5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 4,030 | 운전중량(kg) | 6,110 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 390,000 | Water flow rate(LPM) | 1,300 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 4,016 |
| Deck Height(mm) | 3,192 | Overall Height(mm) | 3,697 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 1248 | Rate output(Hp) | 20 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1152 | 5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 4,620 | 운전중량(kg) | 6,860 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 468,000 | Water flow rate(LPM) | 1,560 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 4,016 |
| Deck Height(mm) | 3,446 | Overall Height(mm) | 3,951 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 1272 | Rate output(Hp) | 20 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1152 | 5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 5,180 | 운전중량(kg) | 7,600 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 585,000 | Water flow rate(LPM) | 1,950 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 5,814 |
| Deck Height(mm) | 2,938 | Overall Height(mm) | 3,443 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 2040 | Rate output(Hp) | 10x3 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1854 | 7.5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 5,995 | 운전중량(kg) | 9,020 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 702,000 | Water flow rate(LPM) | 2,340 |
Dimensions
| Width(mm) | 5,814 | Length(mm) | 5,814 |
| Deck Height(mm) | 3,192 | Overall Height(mm) | 3,697 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 2010 | Rate output(Hp) | 10x3 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1854 | 7.5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 6,840 | 운전중량(kg) | 10,120 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 780,000 | Water flow rate(LPM) | 2,600 |
Dimensions
| Width(mm) | 5,814 | Length(mm) | 5,814 |
| Deck Height(mm) | 3,446 | Overall Height(mm) | 3,951 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 1927 | Rate output(Hp) | 10x3 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 1854 | 7.5 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x2 | 100x2 | 50 | 50 | 32 | 32 |
| 중량 | |||
| 자중(kg) | 7,730 | 운전중량(kg) | 11,280 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 877,500 | Water flow rate(LPM) | 2,925 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 8,045 |
| Deck Height(mm) | 3,697 | Overall Height(mm) | 3,192 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 2496 | Rate output(Hp) | 20x2 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 2304 | 5x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 50x2 | 32x2 | 32x2 |
| 중량 | |||
| 자중(kg) | 9,210 | 운전중량(kg) | 13,770 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 975,000 | Water flow rate(LPM) | 3,250 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 8,046 |
| Deck Height(mm) | 3,951 | Overall Height(mm) | 3,446 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 2544 | Rate output(Hp) | 20x2 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 2304 | 5x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 50x2 | 32x2 | 32x2 |
| 중량 | |||
| 자중(kg) | 10,450 | 운전중량(kg) | 15,340 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 1,170,000 | Water flow rate(LPM) | 3,900 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 11,642 |
| Deck Height(mm) | 3,443 | Overall Height(mm) | 2,938 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 4080 | Rate output(Hp) | 10x6 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 3708 | 7.5x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 50x2 | 32x2 | 32x2 |
| 중량 | |||
| 자중(kg) | 11,990 | 운전중량(kg) | 18,040 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 1,365,000 | Water flow rate(LPM) | 4,550 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 11,642 |
| Deck Height(mm) | 3,697 | Overall Height(mm) | 3,192 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 4020 | Rate output(Hp) | 10x6 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 3708 | 7.5x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 50x2 | 32x2 | 32x2 |
| 중량 | |||
| 자중(kg) | 13,670 | 운전중량(kg) | 20,240 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 1,560,000 | Water flow rate(LPM) | 5,200 |
Dimensions
| Width(mm) | 2,426 | Length(mm) | 11,642 |
| Deck Height(mm) | 3,951 | Overall Height(mm) | 3,446 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 3852 | Rate output(Hp) | 10x6 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 3708 | 7.5x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 50x2 | 32x2 | 32x2 |
| 중량 | |||
| 자중(kg) | 15,460 | 운전중량(kg) | 22,550 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 1,755,000 | Water flow rate(LPM) | 5,850 |
Dimensions
| Width(mm) | 3,000 | Length(mm) | 12,074 |
| Deck Height(mm) | 3,933 | Overall Height(mm) | 3,428 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 5892 | Rate output(Hp) | 20x4 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 5604 | 10x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 65x2 | 40x2 | 40x2 |
| 중량 | |||
| 자중(kg) | 17,250 | 운전중량(kg) | 24,320 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 2,145,000 | Water flow rate(LPM) | 7,150 |
Dimensions
| Width(mm) | 3,000 | Length(mm) | 12,074 |
| Deck Height(mm) | 4,187 | Overall Height(mm) | 3,682 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 6174 | Rate output(Hp) | 25x4 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 5604 | 10x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 65x2 | 40x2 | 40x2 |
| 중량 | |||
| 자중(kg) | 20,170 | 운전중량(kg) | 28,060 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling Capacity(kcal/hr) | 2,340,000 | Water flow rate(LPM) | 7,800 |
Dimensions
| Width(mm) | 3,000 | Length(mm) | 12,074 |
| Deck Height(mm) | 4,441 | Overall Height(mm) | 3,936 |
Fan assembly
| Fan | Motor | ||
| Air volume(㎥/min) | 6006 | Rate output(Hp) | 25x4 |
| Type | 원심형 송풍기 (Sirocco Fan) | Power source | 3PH - 220 / 380 / 440 V - 60Hz |
| Driving type | V - BELT Drive | ||
Pump
| 산수순환량(ℓ/Min) | Rate output(Hp) |
| 5604 | 10x2 |
Piping
| Water Inlet Pipe | Water Outlet Pipe | Drain | Over Flow | Make-up (Auto) | Make-up (Manual) |
| 100x4 | 100x4 | 50x2 | 65x2 | 40x2 | 40x2 |
| 중량 | |||
| 자중(kg) | 22,680 | 운전중량(kg) | 31,400 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
