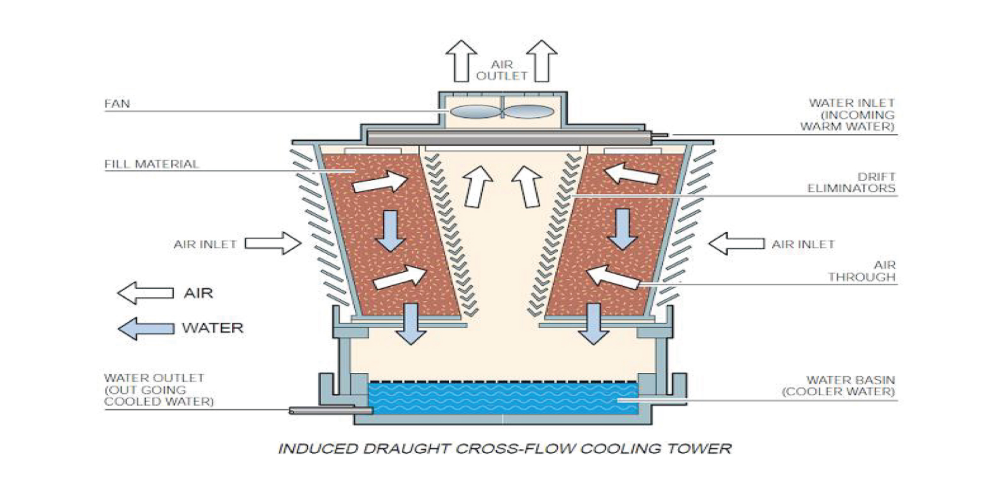

직교류형 냉각탑
직교류형 냉각탑 특징 및 장점
-
원형 타입에 비해 모양이 직사각형으로 되어 연립 설치가 가능하고 외관이 미려합니다.
-
공장에서 조립하여 FAN STACK과 본체로 분해하여 운송하므로, 현장에서 설치시간을 최소화 할 수 있습니다.
-
본딩형 충진물의 벌어짐과 처짐을 방지하기 위하여 내부에 홀을 만들어 파이프를 삽입하였습니다.
-
비산방지를 위하여 일체형 충진물을 사용 하였습니다.
-
사출 Filler를 사용하면 반영구적으로 사용할 수 있습니다.
-
저소음 Fan Blade를 개발하여 소음을 최소화 하였습니다.
-
노즐을 냉각탑 상부 속에 매립하여 외부로부터 이물질이 생기는 것을 제거하였습니다.
-
상부판을 설치하여 자유롭게 밟고 다닐 수 있어 관리가 수월합니다.
상세 사양
| Cooling capacity(kcal/hr) | 390,000 | Width(mm) | 3830 |
| Water flow rate(ipm) | 1300 | Length(mm) | 1580 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2530 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 2885 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 3-8 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 1300 | 657 | 4/580 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 80 x 2 | 125 x 1 | 50 x 1 | 50 x 1 | 25 x 1 | 25 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1350 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3100 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 487,500 | Width(mm) | 3830 |
| Water flow rate(ipm) | 1625 | Length(mm) | 1580 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2530 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 2885 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 4-8 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 1300 | 822 | 4/656 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 80 x 2 | 125 x 1 | 50 x 1 | 50 x 1 | 25 x 1 | 25 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1360 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3150 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 585,000 | Width(mm) | 4050 |
| Water flow rate(ipm) | 1950 | Length(mm) | 1830 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2530 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 2980 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 5-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 1500 | 986 | 4/492 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 100 x 2 | 150 x 1 | 50 x 1 | 50 x 1 | 32 x 1 | 32 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1550 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3580 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 682,500 | Width(mm) | 4050 |
| Water flow rate(ipm) | 2275 | Length(mm) | 1830 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2530 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 2980 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 7.5-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 1500 | 1150 | 4/599 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 100 x 2 | 150 x 1 | 50 x 1 | 50 x 1 | 32 x 1 | 32 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1570 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3620 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 780,000 | Width(mm) | 4270 |
| Water flow rate(ipm) | 2600 | Length(mm) | 2080 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2685 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3000 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 7.5-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 1700 | 1314 | 4/535 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 2 | 150 x 1 | 65 x 1 | 50 x 1 | 32 x 1 | 32 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1690 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 3950 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 877,500 | Width(mm) | 4520 |
| Water flow rate(ipm) | 2925 | Length(mm) | 2350 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2685 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3000 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 7.5-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2000 | 1479 | 4/438 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 2 | 200 x 1 | 65 x 1 | 50 x 1 | 32 x 1 | 32 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1820 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 4470 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 975,000 | Width(mm) | 4520 |
| Water flow rate(ipm) | 3250 | Length(mm) | 2350 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2685 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3000 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 10-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2000 | 1640 | 6/480 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 2 | 200 x 1 | 65 x 1 | 50 x 1 | 32 x 1 | 32 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 1850 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 4520 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 1,170,000 | Width(mm) | 4700 |
| Water flow rate(ipm) | 3900 | Length(mm) | 2600 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2825 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3525 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 10-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2200 | 1970 | 6/430 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 2 | 200 x 1 | 80 x 1 | 80 x 1 | 40 x 1 | 40 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 2090 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 4670 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 1,365,000 | Width(mm) | 4700 |
| Water flow rate(ipm) | 4550 | Length(mm) | 2600 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2825 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3525 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 15-4 | 200 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2200 | 2300 | 6/430 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 2 | 200 x 1 | 80 x 1 | 80 x 1 | 40 x 1 | 40 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 2240 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 5250 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 1,560,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 5200 | Length(mm) | 2800 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2985 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3950 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 15-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 | 2630 | 6/400 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 2 | 250 x 1 | 80 x 1 | 80 x 1 | 50 x 1 | 50 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 2790 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 7240 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 1,755,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 5850 | Length(mm) | 2800 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 3305 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3905 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 20-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 | 3150 | 6/435 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 2 | 250 x 1 | 80 x 1 | 80 x 1 | 50 x 1 | 50 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 2940 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 7400 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 1,950,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 6500 | Length(mm) | 3000 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 3305 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3905 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 20-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 | 3290 | 6/435 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 2 | 250 x 1 | 80 x 1 | 80 x 1 | 50 x 1 | 50 x 1 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 3100 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 7700 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 2,340,000 | Width(mm) | 4700 |
| Water flow rate(ipm) | 7800 | Length(mm) | 2600 x 2 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2825 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3525 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 10-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2200 x 2 | 1970 x 2 | 6x2/400 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 4 | 200 x 2 | 80 x 2 | 80 x 2 | 40 x 2 | 40 x 2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 4180 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 9340 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 2,730,000 | Width(mm) | 4700 |
| Water flow rate(ipm) | 9100 | Length(mm) | 2600 x 2 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2825 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3525 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 15-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2200 x 2 | 2300 x 2 | 6x2/430 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 125 x 4 | 200 x 2 | 80 x 2 | 80 x 2 | 40 x 2 | 40 x 2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 4480 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 10500 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 3,120,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 10400 | Length(mm) | 2800 x 2 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 2985 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3950 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 15-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 x 2 | 2630 x 2 | 6x2/430 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 4 | 250 x 2 | 80 x 2 | 80 x 2 | 50 x 2 | 50 x 2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 5580 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 14480 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 3,510,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 11700 | Length(mm) | 2800 x 2 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 3305 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3905 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 20-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 x 2 | 3150 x 2 | 6x2/435 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 4 | 250 x 2 | 80 x 2 | 80 x 2 | 50 x 2 | 50 x 2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 5880 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 14480 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
| Cooling capacity(kcal/hr) | 3,900,000 | Width(mm) | 5720 |
| Water flow rate(ipm) | 13000 | Length(mm) | 3000 x 2 |
| Water in-let temp(℃) | 37 | Deck Height(mm) | 3305 |
| Water out-let temp(℃) | 32 | Overall Height(mm) | 3905 |
| Wet bulb temp(℃) | 27 |
주요부품재질
| Fan stack | Casing | Hot water basin | Cold water basin | Filler | Frame | Fan blade | Fan hub |
| F.R.P | P.V.C | F.R.P | F.R.P | P.V.C & P.P | SS400 + Z.H.D (아연용 융도금) |
AL - Alloy or F.R.P | AL - Alloy |
전동기
| HP / P | Power source | Driving type |
| 20-4 | 3H 220 / 380 / 440 V 60Hz(TEAO) | V - BELT 구동 |
Fan
| Diameter(mm) | Air volume(CMM) | No. of blade |
| 2400 x 2 | 3290 x 2 | 6x2/435 |
배관
| Inlet(A) | Outlet(A) | Overflow(A) | Drain(A) | Auto makeup(A) | Man makeup(A) |
| 150 x 4 | 250 x 2 | 80 x 2 | 80 x 2 | 50 x 2 | 50 x 2 |
| 손실 비율 | 중량 | ||
| 증발손실(%) | 0.83 | 자중(kg) | 6200 |
| 비산손실(%) | 0.02 이하 | 운전중량(kg) | 15400 |
※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.
※위 사양은 제품의 개량으로 변경될 수 있습니다.
