대향류 사각 밀폐형 냉각탑
대향류 사각 밀폐형 냉각탑은

밀폐형 냉각탑은 냉각수(밀폐된 코일내부를 순환하는 물질)가 냉각탑 안에서 대기와 직접 접촉하지 않고, 코일 튜브 등의 내부로 순환하며, 물의 증발잠열을 이용하여 냉각하는 냉각탑을 의미합니다.
즉, 냉각수가 밀폐되어 있기 때문에 밀폐형 냉각탑(Closed Circuit Cooler)라 합니다. 냉각수가 밀폐되어 있다는 점에선 공랭식 열교환기와 같은 구조이지만, 냉각수가 통과하는 코일 파이프 외부에 순환수를 살포해 코일튜브 내부 냉각수를 냉각하는 점이 공랭식 열교환기와 크게 다른 점입니다. 따라서, 개방식 냉각탑의 결점과 공랭식 열교환기의 단점을 보충하는 것이 이 냉각탑의 최대 장점입니다.

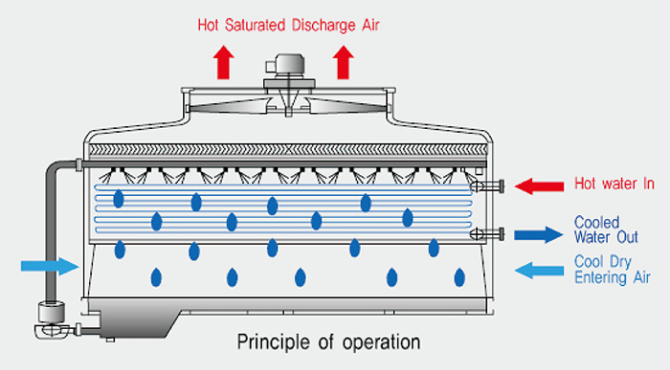

대향류 사각 밀폐형 냉각탑 구조

외부 공기는 상부에 설치된 송풍기에 의해 Louver를 통해 흡입되어 내부 코일 튜브 사이를 통과하면서 열교환이 이루어지는 구조입니다.
냉각수는 Inlet(coil tube header)를 통해 많은 코일로 분기되어 순환하면서 Outlet(coil tube header)를 통해 프로세스 공정으로 순환되는 구조입니다.
또 스프레이 순환 펌프는 냉각탑 하부수조 내의 냉수를 Distribution part를 통해 스프레이 노즐로 coil tube assy에 균일하게 분무하며,
흡입된 공기와 접촉하면서 증발잠열에 의해 냉각되가면서 순환수로부터 공기에 의해 열을 운반하는 역할을 합니다.

대향류 사각 밀폐형 냉각탑 특징 및 장점

  • 모양이 사각형으로 되어 연립 설치 시 깨끗하고 질서 정연한 모양을 갖습니다.

  • 냉각수가 밀폐된 코일을 통과하므로 대기 직접 접촉에 의한 냉각수가 오염이 없으며, 순환수와 냉각수의 구분으로 수질오염 방지가 우수합니다.

  • P.V.C 재질로 완벽히 감싸진 Air inlet은 냉각수가 외부로 튀는 것을 막고 외부의 이물질이 Cold water basin으로 들어가는 것을 막아줍니다.

  • 공랭식 열교환기에 비해 효율적인 디자인으로 운전비용이 낮고, Fan stack 및 넓은 충진재 구역은 내부정압을 낮게하여 전력소모가 적습니다.

  • 모터는 습기가 많은 곳에서 사용될 수 있도록 옥외 전폐형을 사용합니다.

  • 하부수조의 조류 및 태양빛을 감소시키며 물의 비산율을 0.02%이내로 감소시켜 냉각수 절감효과를 줍니다.

  • Eliminator가 점검하기 쉬운 구조입니다.

  • 냉각수 분배관 재질은 P.V.C로 제작되어 있고, 높지 않은 분무 압력은 냉각수의 분포 상태를 양호하게 합니다.

상세 사양
Cooling Capacity(RT) 30 Width(mm) 1,890
Heat Load(kcal/hr) 117,000 Length(mm) 1,890
Water flow rate(㎥/h) 23.4 Height(mm) 2,890
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 1,300 x 1 Power(HP-P) 5
Fan Speed(rpm) 580 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
283 3x1 3 phasew, 4 pole, 220 / 380 / 440V 65AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax1 80Ax1 50Ax1 50Ax1 25Ax1 25Ax1
중량
자중(kg) 1,300 운전중량(kg) 2,620

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 40 Width(mm) 1,890
Heat Load(kcal/hr) 156,000 Length(mm) 1,890
Water flow rate(㎥/h) 31.2 Height(mm) 2,890
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 1,300 x 1 Power(HP-P) 5
Fan Speed(rpm) 580 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
283 3x1 3 phasew, 4 pole, 220 / 380 / 440V 65AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax1 80Ax1 50Ax1 50Ax1 25Ax1 25Ax1
중량
자중(kg) 1,400 운전중량(kg) 2,750

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 50 Width(mm) 2,050
Heat Load(kcal/hr) 195,000 Length(mm) 2,050
Water flow rate(㎥/h) 39 Height(mm) 2,890
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 1,500 x 1 Power(HP-P) 5
Fan Speed(rpm) 489 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
667 3x1 3 phasew, 4 pole, 220 / 380 / 440V 65AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax2 80Ax2 50Ax1 50Ax1 25Ax1 25Ax1
중량
자중(kg) 1,600 운전중량(kg) 2,890

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 60 Width(mm) 2,200
Heat Load(kcal/hr) 234,000 Length(mm) 2,200
Water flow rate(㎥/h) 46.8 Height(mm) 2,890
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 1,700 x 1 Power(HP-P) 5
Fan Speed(rpm) 486 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,040 5x1 3 phasew, 4 pole, 220 / 380 / 440V 80AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax2 80Ax2 50Ax1 50Ax1 25Ax1 25Ax1
중량
자중(kg) 2,100 운전중량(kg) 3,450

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 70 Width(mm) 2,550
Heat Load(kcal/hr) 273,000 Length(mm) 2,350
Water flow rate(㎥/h) 54.6 Height(mm) 3,185
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 1,700 x 1 Power(HP-P) 5
Fan Speed(rpm) 534 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,040 5x1 3 phasew, 4 pole, 220 / 380 / 440V 80AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax2 80Ax2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 2,400 운전중량(kg) 3,850

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 80 Width(mm) 2,550
Heat Load(kcal/hr) 312,000 Length(mm) 2,350
Water flow rate(㎥/h) 62.4 Height(mm) 3,185
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 1 Power(HP-P) 7.5
Fan Speed(rpm) 437 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,040 5x1 3 phasew, 4 pole, 220 / 380 / 440V 80AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax2 80Ax2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 2,650 운전중량(kg) 4,150

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 100 Width(mm) 3,350
Heat Load(kcal/hr) 390,000 Length(mm) 2,350
Water flow rate(㎥/h) 78 Height(mm) 3,335
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 1 Power(HP-P) 7.5
Fan Speed(rpm) 481 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,167 7.5x1 3 phasew, 4 pole, 220 / 380 / 440V 100AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
80Ax2 80Ax2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 2,950 운전중량(kg) 5,000

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 125 Width(mm) 4,150
Heat Load(kcal/hr) 487,500 Length(mm) 2,350
Water flow rate(㎥/h) 97.5 Height(mm) 3,385
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 1 Power(HP-P) 10
Fan Speed(rpm) 481 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,600 7.5x1 3 phasew, 4 pole, 220 / 380 / 440V 100AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
100Ax2 100Ax2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 3,350 운전중량(kg) 5,520

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 150 Width(mm) 4,150
Heat Load(kcal/hr) 585,000 Length(mm) 2,350
Water flow rate(㎥/h) 117 Height(mm) 3,535
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 1 Power(HP-P) 10X1
Fan Speed(rpm) 477 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
1,600 7.5x1 3 phasew, 4 pole, 220 / 380 / 440V 100AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
100Ax2 100Ax2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 3,640 운전중량(kg) 6,070

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 175 Width(mm) 4,700
Heat Load(kcal/hr) 682,000 Length(mm) 2,560
Water flow rate(㎥/h) 136.5 Height(mm) 3,635
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,400 x 1 Power(HP-P) 15X1
Fan Speed(rpm) 395 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
2,667 10X1 3 phasew, 4 pole, 220 / 380 / 440V 150AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
150AX2 150AX2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 4,500 운전중량(kg) 6,800

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 200 Width(mm) 4,700
Heat Load(kcal/hr) 780,000 Length(mm) 2,560
Water flow rate(㎥/h) 156 Height(mm) 3,635
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,400 x 1 Power(HP-P) 20X1
Fan Speed(rpm) 395 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
2,667 10X1 3 phasew, 4 pole, 220 / 380 / 440V 150AX1

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
150AX2 150AX2 65Ax1 65Ax1 40Ax1 40Ax1
중량
자중(kg) 5,100 운전중량(kg) 7,870

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 250 Width(mm) 4,150
Heat Load(kcal/hr) 975,000 Length(mm) 2,350X2
Water flow rate(㎥/h) 195 Height(mm) 3,535
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 2 Power(HP-P) 10X0
Fan Speed(rpm) 481 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
3,200 7.5X2 3 phasew, 4 pole, 220 / 380 / 440V 100AX2

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
100AX4 100AX4 65AX2 65AX2 40AX2 40AX2
중량
자중(kg) 3,350X2 운전중량(kg) 5,520X2

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 300 Width(mm) 4,150
Heat Load(kcal/hr) 1,170,000 Length(mm) 2,350X2
Water flow rate(㎥/h) 234 Height(mm) 3,535
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,000 x 2 Power(HP-P) 10X0
Fan Speed(rpm) 477 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
3,200 7.5X2 3 phasew, 4 pole, 220 / 380 / 440V 100AX2

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
100AX4 100AX4 65AX2 65AX2 40AX2 40AX2
중량
자중(kg) 3,640X2 운전중량(kg) 6,070X2

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 350 Width(mm) 4,700
Heat Load(kcal/hr) 1,365,000 Length(mm) 2,560X2
Water flow rate(㎥/h) 273 Height(mm) 3,635
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,400 X 2 Power(HP-P) 15X0
Fan Speed(rpm) 395 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
5,333 10X2 3 phasew, 4 pole, 220 / 380 / 440V 150AX2

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
150AX4 150AX4 65AX2 65AX2 40AX2 40AX2
중량
자중(kg) 4,500X2 운전중량(kg) 6,800X2

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.

Cooling Capacity(RT) 400 Width(mm) 4,700
Heat Load(kcal/hr) 1,560,000 Length(mm) 2,560X2
Water flow rate(㎥/h) 312 Height(mm) 3,635
주요부품재질
Casing & Fan Stack Basin support Eliminator & Nozzle Pipe Cooling Coill Spray nozzle Cold Water Basin & Louver Fan assembly
F.R.P / P.V.C / Steel SS400 + H.D.G
(용융아연도금)		 P.V.C copper (Cu-TUBE) P.V.C F.R.P Blade : F.R.P,
Hub : Al-alloy & STS
Fan assembly
Fan Motor
Diameter(mm) 2,400 X 2 Power(HP-P) 20X0
Fan Speed(rpm) 395 Power source 220 / 380 / 440 V 60Hz (TEAO)
Drive System Single Reduction V-Belt Drive Driving type V - BELT Drive
Spray Pump
Water Flow Rate(ipm) Motor Rated Output(Hp) Power Source Cir in/Out Pipe
5,333 10X2 3 phasew, 4 pole, 220 / 380 / 440V 150AX2

※Distribution System : Low Pressure Down Spray System

Piping
Water Inlet Pipe Water Outlet Pipe Drain Over Flow Make-up (Auto) Make-up (Manual)
150AX4 150AX4 65AX2 65AX2 40AX2 40AX2
중량
자중(kg) 5,100X2 운전중량(kg) 7,870X2

※표준능력 : 입구 공기 습구 온도 27℃, 입구 수온 37℃, 출구 수온 32℃ 일때 1 R/T는 3900kcal/hr입니다.

※위 사양은 제품의 개량으로 변경될 수 있습니다.
